自动焊机焊枪摆动机构

时间：2017-09-06    点击量：

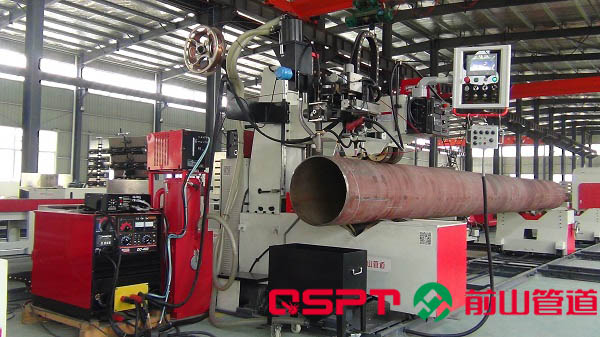

        焊枪的摆动机构主要由一个摆动中心传感器、一个高速步进电机驱动滑块机构和焊枪夹持机构组成。其性能的好坏将直接影响焊缝的成形。根据焊接工艺要求，焊枪摆动到两端时必须有一定的停留时间，停留时间很短(一般为O．5 s)。摆动机构实际上是一个带间歇的往复直线运动的机构，采用高速电机驱动控制技术，此间歇是由电机控制实现。
摆动机构的传动原理为：将高速步进电机通过联轴器带动滚珠丝杠旋转，由于电机止口通过机座固定于行走小车上，故丝杠旋转而滑块通过丝杠螺母作轴向直线运动，焊枪夹持机构与滑块相连，从而实现焊枪的摆动运动。根据预先设定焊枪的摆幅为±25 mm，则确定滑块的有效行程为60 mm。
