全位置管道自动焊机焊接工艺

时间：2018-06-26    点击量：

全位置管道自动焊机焊接工艺

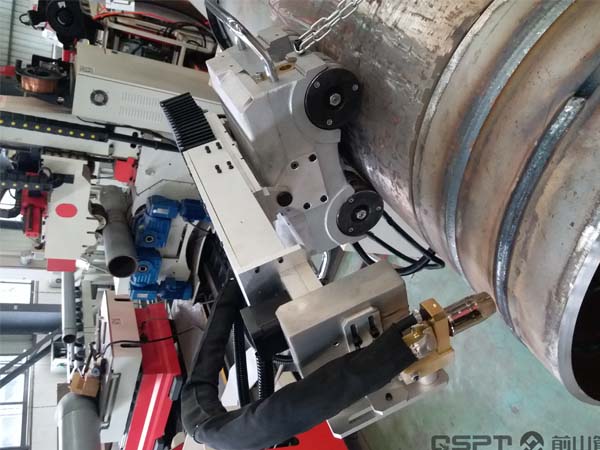

1.   焊接位置；焊枪位置定位于垂直管道枪头向下倾斜，
2.   摆动焊接
（1）   管道在焊接前，必须先按下摆动按键进行摆动定位，观察两边摆动的位置与坡口边间隙是否一致，一般情况下盖面层两边间隙留一个所用焊丝直径宽度，正常情况下气保焊机的填充厚度为2mm左右，如果盖面填充厚度大于2mm以上，摆动宽度不要大于焊道宽度，即使采用降低焊接速度的方法，注意调节焊道两侧的停留时间，否则极易引起两边焊道夹渣。中间填充层的摆动宽度以坡口内焊道熔合线宽度为准，焊道两侧的停留时间必须正确调节，实际焊接时以保证熔池自由过渡为准。
（2）   在填充层坡口间隙较小的情况下，第一遍填充可以采用小摆动，小电流电压来进行。
（3）   摆动速度将影响焊接成形及焊接质量，因摆动的速度是与焊接规范、焊接速度（焊接小车的速度）、两边停顿时间结合在一起的，原则上是以焊接熔池的过渡时间为主，摆动的速度（与两边停顿时间）能保证焊道两边熔池前后各覆盖大半个熔池为宜，速度过慢形成之字形焊缝。速度过快会造成焊道两边咬边熔合不好的现象，此种情况在填充层焊接时极易产生夹渣。
（4）   摆动的左右停顿时间以焊接过程中熔池铁水熔合到焊道边沿为准，同时保证一个摆动周期内前后两个熔池叠加大半，通常情况下左右停顿时间不超过100【即1秒】，机器出厂设定的摆动时左右停留时间调节范围为0—200【即两秒】。对于存在错边的焊道，在错边侧适当增加停顿时间，保证焊道边线熔合成形良好。
（5）  采用数字化控制的摆动方式，焊接过程中调节速度变化范围大，会存在焊道成形变形，太快的摆动速度，焊道成形变劣。
3.   焊接规范
（1）   焊丝的干伸长度（焊丝伸出导电嘴到焊接熔池高度）以10mm—15mm为宜，过长易造成焊接不稳定，气体保护困难；过短熔池不易观察，易堵塞焊枪喷嘴，烧损导电嘴。
（2）   气体流量以所配流量计刻度指示25L/min左右为宜，过大及过小都会造成气体保护不到位。气体使用时必须经加热，防止因液态气体气化而吸附水份，产生气孔。
（3）   焊接电流、电压，我们在后面说明书中给了参考数据，但工程中实际应用会存在偏差，具体规范参数参照贵公司所对应的焊接工艺评定要求，一般通常所用的电流、电压（焊接电流180A、焊接电压28v），实际焊接过程中焊接电流、电压参数匹配情况用经验方法判断，以电流为基准，焊接电压增大，焊接电弧弧长增大（指焊丝熔化点向导电嘴方向移动），随之引起电弧发软、漂移不定、焊接不稳定，甚至有可能烧坏导电嘴；焊接电压减小，焊接电弧弧长减小（指焊丝熔化点向熔池方向移动），焊接飞溅增大，电弧跳动，发生焊丝顶撞熔池现象，焊道外观成形成焊熘状，进而引起焊丝发红、不燃烧、焊丝爆断。以电压为基准，与以上情况相反。正常的电弧长度在2mm左右。
4.   焊机设置
（1）   本公司采用国内外功能先进的焊接电源，只要按起弧按钮就可以实现自动焊接，收弧有是保证焊接结束的焊接接头质量，特别是在大规范焊接时，收弧有功能可以保证焊接接头没有弧坑，当然收弧时填充弧坑的电流、电压必须事先调节，调节方法参照焊机电源说明书；
（2）   按使用焊丝选择实芯或药芯焊丝开关；
（3）   气保焊机一般带有节电功能，在焊接停止7分钟左右会自动切断主机电源，如气管漏气会造成因没有加热源引起的CO2气体流量计结霜损坏，气管检漏方法是在关闭检气开关及停止焊接状况下，打开流量计阀，等待半分钟，如果流量计的钢球回到底，可以确认气管管路无漏气。
