管道自动焊机送丝电机的选择

时间：2017-09-06    点击量：

管道自动焊机送丝电机的选择

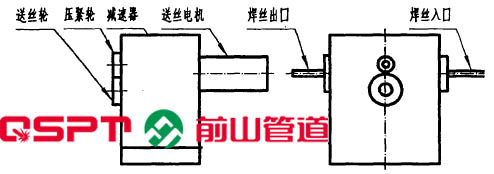

这里选择送丝机构安装在焊车上，随焊车一同相对于管口运动，送丝机构的平稳性直接影响焊接电弧的稳定。送丝转压紧转减速番送丝电机捍丝出口岸丝人口

图3一2送丝机构示意图
焊接电流电压的大小与焊丝直径有关，目前市场上常见的实心焊丝直径为0.8mm、1.0mm、1.2mm。焊丝直径大，所需的焊接电压高，焊接电流相对较大，滴状过渡，熔滴过大，熔深大，不易控制。焊丝直径较小时，低电压，小电流，矩路过渡，电弧处于不断地起弧、燃弧、熄弧的循环中，焊接熔池同时也处于不断的熔化、扩展、凝固的交替循环中，因此，熔池不易流淌，且细丝有自身调节作用，有利于起弧和电弧的重复燃烧，焊接操作容易掌握，可实现全位置焊接。但若焊丝过细，则线能量较低，可能会出现局部未熔的现象。因此上，选用1.omm直径的焊丝较为适宜。
选用φ1.0mm的焊丝，若焊接电流为220一230A时，则送丝速度约为8m/min。送丝轮直径若选为d=30mm(直径太小易磨损)，而丝速为V二sn口min，那么送丝轮的转速为

焊丝在行进过程中，会受到来自于送丝管、导电嘴、送丝盘的摩擦阻力，一般情况下整个阻力之和约为ΣF =12N，考虑到还有其它不可遇见的因素，那么阻力矩

M—阻力矩K
K—安全系数，K=2
ΣF—阻力和
d一送丝轮直径
这样可以计算出，送丝轮的转速为84.88r/min，转矩为0.36N·m，从控制的角度出发，同样选择松下50W，额定转速为3000r/mln，额定转矩0.16N·m的电机。
