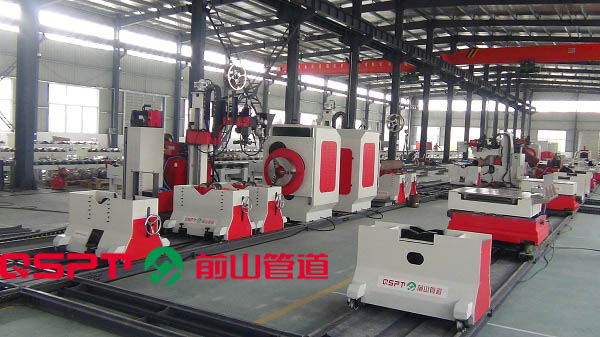

管道自动焊接机总体方案的确定
管道全位置自动焊接机是由机械系统和微机智能控制系统组成，机械系统是管道全位置自动焊接机的执行系统。管道焊接工程现场施工都在野外作业，而且环境相对比较恶劣，一般施工周期也比较长，为了满足现场要求，达到焊接质量和提高劳动效率，本设计自动焊接机要求重量轻、体积小、操作简单、安装调试和维护方便，故本管道全位置自动焊接机采用模块化设计，包括焊接小车和轨道两部分，其中焊接小车包括以下模块：行走机构、横向调整机构、高度调整机构、倾角调整机构、焊枪摆动机构、送丝机构。焊接小车通过夹紧机构安装在焊接轨道上，带动焊枪沿管壁外径作圆周运动，小车上的摆动机构、横向与高度调整机构用以实现焊枪的横向摆动跟踪和上下移动。送丝装置可外挂在焊接小车上，并与焊接小车绝缘，这样可方便换丝，提高工作效率。整机主要部件采用强度高、重量轻的铝合金2A16加工而成，从而使整机重量轻并满足强度要求。
